利達LD6806G中繼模塊

一、利達LD6806G中繼模塊概述

　　利達LD6806G中繼模塊采用特殊防潮技術和插拔式結構設計。LD6806G主要作用是擴增二總線負載能力，提高消防報警系統的可靠性。當信號線過長（線路總電阻大于502）或線路電壓過低時（探測線路電壓低于14V或啟動后電壓低于14V)建議在信號總線上加裝LD6806G中繼模塊，然后在LD6806G的輸出端可再加負載，此外LD6806G中繼模塊也具備短路保護隔離器的作用。本產品無污染、功耗低，適用于各種工業及民用建筑。

二、利達LD6806G中繼模塊功能特點

　　二總線，無極性，不占地址點。

　　電源總線，有極性。

　　實現隔離的信號中繼功能，輸出能力達750mA。

　　輸出帶短路和過載保護，可自動恢復。

三、利達LD6806G中繼模塊技術參數

型號 LD6806G

名稱 中繼模塊

品牌 利達

工作電壓 電源線DC24V，二總線DC14V~24V

工作電流 電源線750mA，二總線＜5.0mA

指示燈 監視狀態紅燈閃亮，故障時不亮

工作溫度 -40℃~+55℃

相對濕度 ≤95%，無凝露

外殼防護等級 IP40

重量 約110 g（含底座）

外形尺寸 85 mm×85mm×35 mm（帶底座）

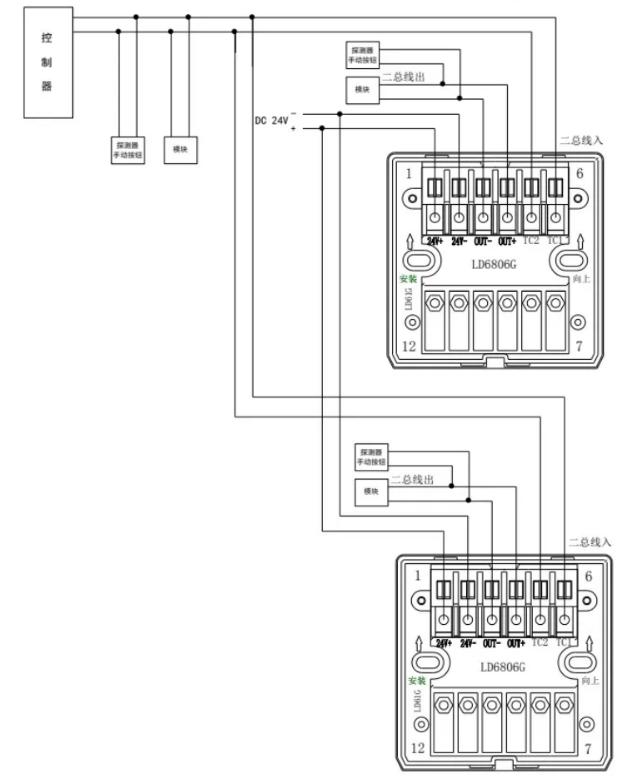

四、利達LD6806G中繼模塊接線圖

　　TC1、TC2：探測二總線，無極性

　　OUT+、OUT-：TC電壓輸出

　　24V+、24V-：24V電源，有極性
