利達LD4900G中繼模塊

一、利達LD4900G中繼模塊概述

　　利達LD4900G中繼模塊采用特殊防潮技術和插拔式結構設計。配合利達生產的全系列火災報警控制器與非編碼探測器使用，主要用在非編碼探測器保護同一報警區域時，將所有探測器統一為一個地址點輸送給火災報警控制器，適用于一個防火區安裝多只探測器的場所。本產品無污染、功耗低，適用于各種工業及民用建筑。

二、利達LD4900G中繼模塊功能特點

　　二總線，無極性。

　　電源總線，有極性。

　　采用電子編碼，占一個地址點（1～255）。

　　提供1組供電輸出。

　　可接收1路模擬量輸入信號，根據信號值判斷模塊狀態。

　　可檢測外接線路斷路、短路故障。

　　可接收開關量信號，配接感溫電纜等。

三、利達LD4900G中繼模塊技術參數

型號  LD4900G

名稱  中繼模塊

品牌  利達

二總線電壓   DC14~DC24V

二總線電流   靜態電流＜1.7mA；報警電流＜16mA

指示燈

火警/工作——監視狀態紅燈閃亮，火警時紅燈常亮

工作環境溫度 -40℃~+55℃

相對濕度 ≤95%（40±2℃）無凝露

外殼防護等級 IP40

安裝方式 配合LD61G底座安裝，插拔式結構

重量  約110g

外形尺寸 85mm×85mm×35mm（含底座）

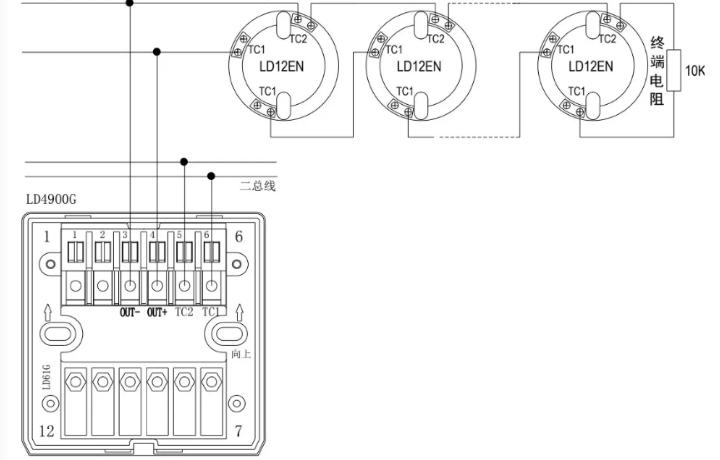

四、利達LD4900G中繼模塊接線圖

　　TC1、TC2：探測二總線，無極性

　　OUT+、OUT-：TC電壓輸出，接非編碼設備

　　每只中繼模塊可以帶1~20只利達非編碼普通感溫探測器，或1~10只非編碼感煙探測器。模塊輸入端末端并聯一個10KΩ的終端電阻。
