利達LD6806G-L中繼模塊 環形回路

一、利達LD6806G-L中繼模塊概述

　　LD6806G-L中繼模塊采用特殊防潮技術和插拔式結構設計。主要作用是將單向回路擴展為環形回路，環路中即使發生斷路，也不會影響環路中設備的工作，提高消防總線工作可靠性。此外LD6806G-L中繼模塊也具備短路保護隔離器的作用，輸出短路不會影響輸入工作。本產品無污染、功耗低，適用于各種工業及民用建筑。

二、利達LD6806G-L中繼模塊能特點

　　二總線，有極性。

　　采用電子編碼，占一個地址點（1～255）。

　　可將輸入總線回路擴展為環形回路，有2路輸出，可環形連接。

　　環形回路中發生斷路后，內部的所有設備仍能正常工作。

　　輸出短路可保護及自動恢復，不影響輸入工作。

三、利達LD6806G-L中繼模塊技術參數

型號 LD6806G-L

名稱 中繼模塊

品牌 利達

二總線電壓 DC14V~24V

二總線電流 ＜3.0mA

指示燈 工作指示燈-監視狀態紅燈閃亮；故障指示燈-故障時紅色常亮

工作溫度 -40℃~+55℃

相對濕度 ≤95%，無凝露

外殼防護等級 IP40

安裝方式 配合LD60G底座安裝使用，插拔式結構

重量 約130 g（含底座）

外形尺寸 85 mm×85mm×35 mm（帶底座）

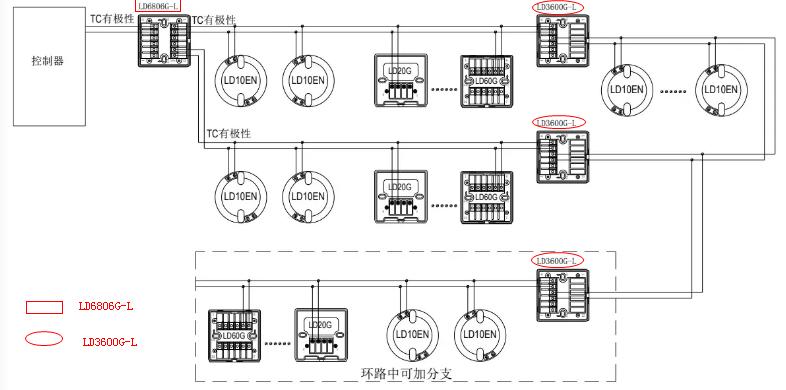

四、利達LD6806G-L中繼模塊接線圖

　　TC+、TC-：探測二總線，有極性

　　TC1+、TC1-：TC電壓輸出1

　　TC2+、TC2-：TC電壓輸出2
