利達LD9204EN聯動控制盤

一、利達LD9204EN總線聯動控制盤介紹

　　利達LD9204EN是依據GB16806-2006《消防聯動控制系統》設計開發的。該產品具備128路總線控制的功能。通過CANBus與本公司生產的E/EN/EL系列火災報警控制器配套使用,通過雙RS232與本公司生產的LD188EL系列火災報警控制器配套使用。每路具有一個啟停按鍵，啟動、反饋、故障指示燈各一個。盤的面板上還具備一個盤工作指示燈、盤按鍵鎖狀態指示和一個解鎖按鍵。盤面占用空間為6U，按鍵和燈采用了全貼片器件，可依靠全自動化焊接工藝進行生產，生產效率大大提高。

二、利達LD9204EN總線聯動控制盤功能

　　★與EN系列控制采用CANBus通訊，與LD188EL系列控制器通過RS232通訊（10P排線接口）。

　　★每臺最多控制128路總線控制。

　　★每路具備一個啟停按鍵，三個指示燈：啟動，反饋，故障燈各一個。

　　★具備按鍵鎖定功能，當一定時間內沒有按鍵操作時會自動鎖定鍵盤。

　　★具備一個按鍵解鎖鍵，一個允許指示燈。

三、利達LD9204EN總線聯動控制盤主要技術指標

內容 技術參數

通訊方式 CANBus 與EN 系列控制器通訊

RS232 與LD188EL 控制器通訊

最大控制路數 128

額定電源電壓 DC 24V

空載功耗 ≤ 2.1W

工作環境溫度 0℃～ 45℃

工作環境相對濕度 ≤ 95%〔(40±2)℃，無凝露〕

安裝方式 入柜6U

最大外形尺寸 長483mm× 高266mm

重量 1.7Kg±0.1Kg

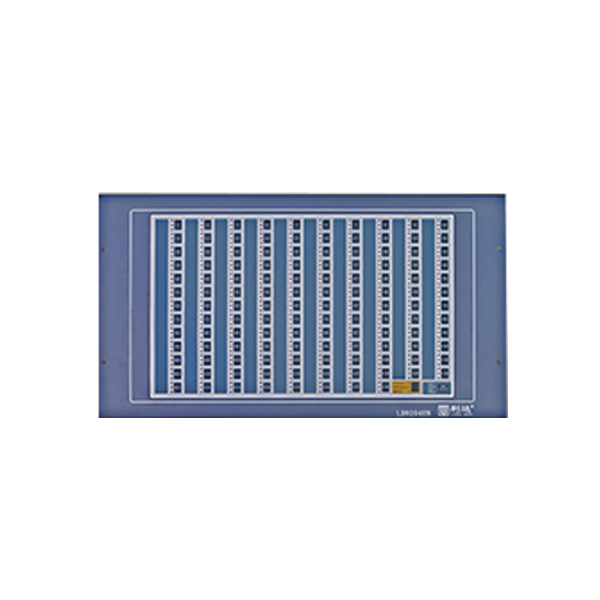

四、LD9204EN總線聯動控制盤外形結構示意圖

五、利達LD9204EN總線聯動控制盤接線方式

　　與EN系列控制器連接時，需要24V和CAN總線接線端子。與LD188EL系列控制器連接時，需要24V電源端子，和RS232通訊線（10P排線）相連。多個盤同時使用時，通訊線可以級聯連接。

　　布線要求：

　　★機內端子配線：所有引入線均剝開1cm，掛錫后接入端子。

　　★不具備對外接直拉線。

六、利達LD9204EN總線聯動控制盤特點

　　★LD9204EN可帶128路，全部為總線控制，不具備多線輸出功能。

　　★系統自檢時所有指示燈均亮閃，自檢結束后能恢復自檢前所顯示的狀態。

　　★當控制器軟件復位后該盤也會隨之復位。

　　★當一定時間（約120秒）內，沒有任何按鍵操作時，盤會自動鎖定鍵盤，需要按鍵操作時，須先解鎖再操作。解鎖方法：快速按四次“解鎖”鍵，“允許”燈亮后，解鎖成功。
