一、JB-QB-LD128FH可燃氣體報警控制器產品介紹
JB-QB-LD128FH可燃氣體報警控制器是智能化的二總線可燃氣體自動報警設備，采用中文液晶顯示，LD128FH主要針對小型消防工程項目設計。經過公安部消防產品合格評定中心及國家消防電子產品質量監督檢驗中心依據GB16808-2008《可燃氣體報警控制器技術要求》、《強制性認證實施規則》、《強制性產品認證實施細則》檢驗和審核，符合認證要求，取得消防產品3C認證證書。
二、JB-QB-LD128FH可燃氣體報警控制器功能特性
1、本機容量：提供一個探測回路，最大地址點數為64點。
2、全中文240×64液晶顯示屏顯示主要信息與內容，指示燈指示關鍵狀態。
3、具有可燃氣體濃度顯示功能。
4、具有CANBus接口，可以作為區域控制器與其他設備進行聯網。
5、系統具有黑匣子功能，可存儲1000條報警記錄，1000條其它記錄，用戶可方便地在系統菜單中調出所存儲的報警記錄。
6、具有可燃氣體報警功能，有2路常開公共火警輸出節點。
7、可與消防控制室圖形顯示裝置通訊。
三、JB-QB-LD128FH可燃氣體報警控制器技術指標
| 型號 | JB-QB-LD128FH |
| 主電源電壓 | AC 220V(187V～242V) 50Hz |
| 回路輸出電壓 | DC 14V～24V |
| 回路總數 | 1回路 |
| 直接輸出接點數 | 2路公共火警無源輸出 |
| 最大地址點數 | 64 |
| 最大回路輸出電流 | 200mA |
| 空載功耗 | ≤3.5W |
| 工作環境溫度 | 0℃～40℃ |
| 工作環境相對濕度 | ≤95％RH（40±2℃） |
| 安裝方式 | 壁掛 |
| 備用電池 | 12V/14Ah電池(兩節) |
| 外形尺寸 | 長404mm×寬140mm×高496mm |
| 重量 | 10kg±0.1kg（含電池） |

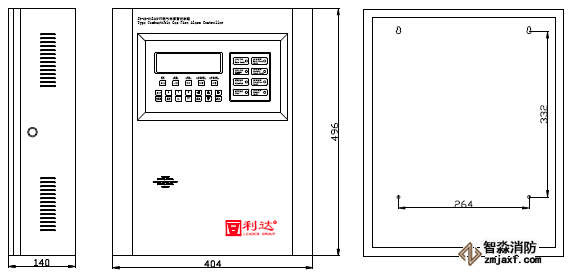

四、JB-QB-LD128FH可燃氣體報警控制器外形結構示意圖（單位：mm）
五、JB-QB-LD128FH可燃氣體報警控制器端子示意圖

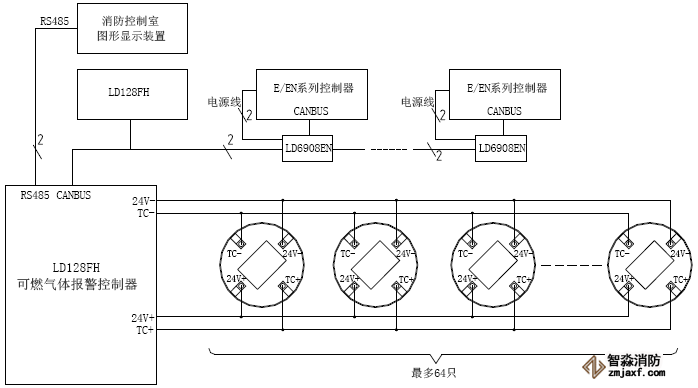

六、JB-QB-LD128FH可燃氣體報警控制器系統框圖
七、JB-QB-LD128FH可燃氣體報警控制器布線要求
1、端子配線：所有引入線均剝開1cm，掛錫或用接線卡后接入端子。
2、二總線：宜選用截面積≥1.0mm2的阻燃RVS銅芯雙絞線。連接導線的長度應以總導線電阻＜50Ω為限，否則應考慮增大導線的截面積，或加裝總線中繼器（不宜采用平行線）。
3、DC24V電源總線：宜選用截面積≥1.5mm2的耐火B(yǎng)V銅芯電線電纜。電源線總壓降≤3V，否則應考慮增大導線截面積。
4、通訊線采用兩芯屏蔽電纜或一對雙絞線，單芯線徑≥1.0mm2。
5、接頭的處理：所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。
