一、利達JB-QB-LD128EH(M)火災報警控制器(聯動型)產品介紹
JB-QB-LD128EH(M)火災報警控制器(聯動型)是智能化的二總線火災自動報警設備，采用中文液晶顯示，集報警及聯動控制于一體，分2個回路，最大地址點數為512點，配備了8路繼電器有源輸出。該控制器采用嵌入式控制系統，配合我公司全系列探測器、模塊、手報及其他相關設備，廣泛應用于中、小型消防工程項目。
經過公安部消防產品合格評定中心及國家消防電子產品質量監督檢驗中心依據GB4717-2005《火災報警控制器》、GB16806-2006《消防聯動控制系統》、《強制性認證實施規則》、《強制性產品認證實施細則》檢驗和審核，符合認證要求，取得消防產品3C認證。
二、利達JB-QB-LD128EH(M)火災報警控制器功能特性
1、區域控制器，本機容量：2個回路、最大512個地址點、手動控制盤1塊（8路輸出，其中包括1路聲光警報器專用輸出）。
2、全中文128×64LCD液晶顯示屏，指示燈指示關鍵狀態，操作方便。
3、中、英文顯示靈活切換，滿足產品國際化的要求。
4、具有中、英文信息打印功能。
5、JB-QB-LD128EH(M)具有1路公共火警無源接點輸出，1路公共故障無源接點輸出。
6、可通過本機或SD卡進行現場數據設置。
7、具有CANBus接口，可通過LD6900系列通訊轉換卡（CANBus、RS232、RS485、以太網、電話線、GPRS）作為區域控制器與其他設備聯網。
8、具有黑匣子功能，能存貯1000條火警記錄、1000條氣體滅火記錄和1000條其它記錄。
9、外部設備可通過總線控制，也可通過多線手動盤直接控制。
10、JB-QB-LD128EH(M)具有回路短路保護和電源短路保護功能。
11、具有監管報警功能。
三、JB-QB-LD128EH(M)火災報警控制器技術參數
| 型號 | JB-QB-LD128EH(M) |
| 主電源電壓 | AC 220V(187V ～ 242V) 50Hz |
| 回路輸出電壓 | DC 14V ～ 24V |
| 聯動輸出參數 | DC 24V/4A |
| 回路數量 | 2 回路 |
| 直接輸出接點數 | 8 路( 含1 路聲光警報器) 有源輸出 |
| 最大總線設備地址數 | 512（單回路地址總數：256） |
| 最大回路輸出電流 | 200mA |
| 空載功耗 | ≤ 5W |
| 工作環境溫度 | 0℃～ 45℃ |
| 工作環境相對濕度 | ≤ 95%〔(40±2)℃，無凝露〕 |
| 外殼防護等級 | IP30 |
| 安裝方式 | 壁掛 |
| 備用電池 | 12V/14Ah 電池（兩節） |
| 最大外形尺寸 | 長440mm× 寬160mm× 高580mm |
| 重量 |
11.2 Kg±0.1 Kg（不含電池） |

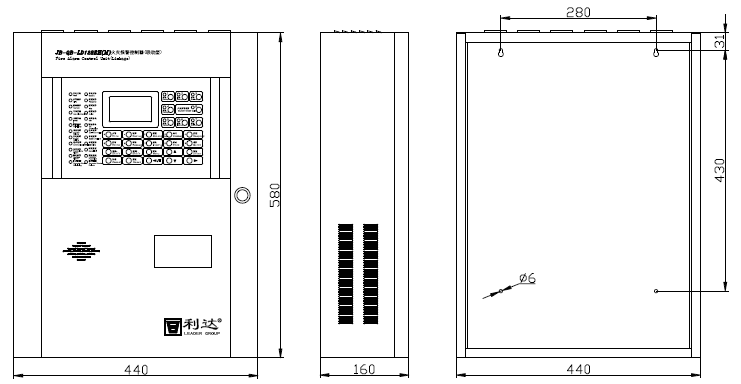

四、JB-QB-LD128EH(M)火災報警控制器外形結構示意圖（單位：mm）

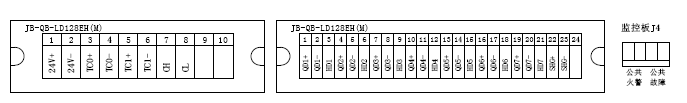

五、利達JB-QB-LD128EH(M)火災報警控制器端子示意圖

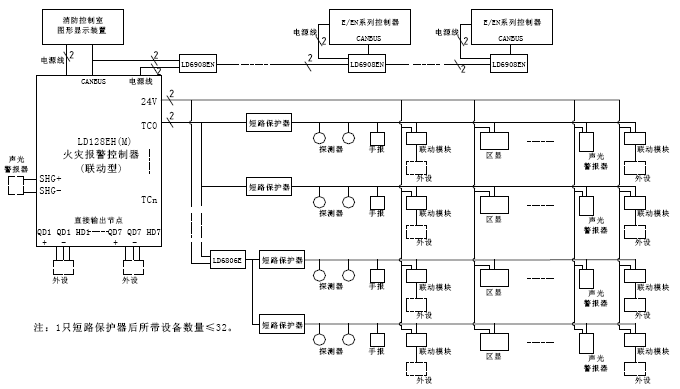

六、利達JB-QB-LD128EH(M)火災報警控制器系統框圖
