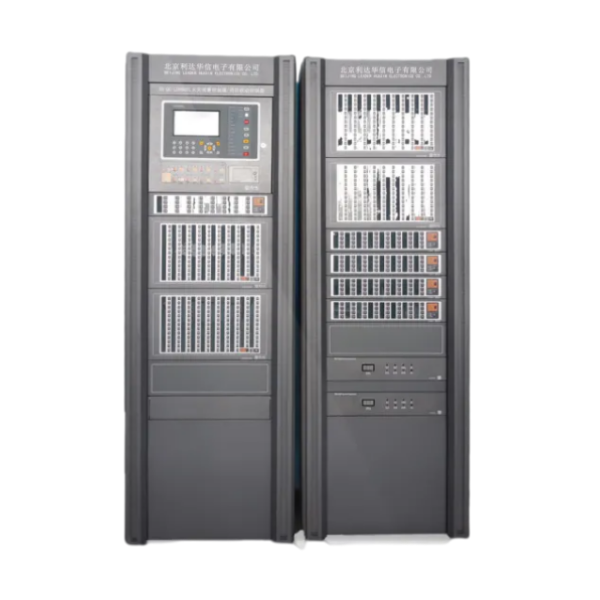

利達JB-QG-LD988EL火災報警控制器
一、利達JB-QG-LD988EL火災報警控制器概述
JB-QG-LD988EL是利達全新開發的新一代火災報警控制器。采用模塊化設計，使用嵌入式控制器系統，具有可靠、高效和良好的可擴展性的特點。該機型可以單獨使用，也可以聯網構成一個多機網絡系統使用。配合利達的E/EN系列探測器、模塊、手報及其他相關設備，可廣泛應用于中大型項目。該產品符合GB 4717-2005《火災報警控制器》和GB 16806-2006《消防聯動控制系統》的要求。
二、利達JB-QG-LD988EL火災報警控制器功能特點
模塊化設計
LD988EL采用標準模塊化設計，驅動板、多線輸出板、聯網板采用金手指接插方式進行連接，對外接線端子均為外接端子，方便現場人員的調試操作。
友好界面升級
LD988EL采用彩色七寸液晶觸摸屏進行顯示，具有更豐富的圖形功能，界面顯示進行了標準化設計，與公司其他設備具有相同的顯示風格與操作方法。
可擴展性功能
LD988EL功能具有可擴展性，后期可通過程序升級擴大系統容量，預留了無線通訊模塊接口，后期可通過程序升級實現無線數據傳輸等功能。
三、利達JB-QG-LD988EL火災報警控制器主要性能
◎集中區域兼容型控制器，采用無主從方式的對等網絡架構設計，每臺控制器可顯示網絡內所有設備工作情況。
◎超大規模的單機容量：最大20回路，最多5120個地址點,多線直控輸出點168個，總線輸出點512個。
◎網絡容量：64臺控制器、256回路、65536個地址點。
◎采用彩色七寸液晶觸摸屏，豐富的圖形功能，可顯示詳細設備信息，指示燈指示關鍵狀態。
◎支持分區的設置和操作，可以將有聯動關系的報警和輸出設備編入一個或者多個分區內，簡化邏輯關系。
◎具有CANBus接口，可通過通訊轉換卡與其他設備聯網。
◎用戶使用PC機軟件完成配置數據的編程工作，提供U盤實現配置數據庫的上傳和下載。
◎采用實時搶占多任務嵌入式操作系統，響應時間快。
◎具有黑匣子功能，可以記錄火警、故障、監管、反饋等多種事件的歷史記錄信息共25600條。
◎具有監管報警功能。
◎具有回路短路保護、電源短路保護功能。
◎多線輸出可選擇兩線或三線布線，多線輸出兩線布線時需要配接LD6803模塊。
◎總線輸出電流可達1.3A，可配接我公司兩線制和四線制總線產品。
四、利達JB-QG-LD988EL火災報警控制器技術參數
型號 JB-QG-LD988EL
名稱 火災報警控制器
品牌 利達
主電源電壓 AC 220V(187V～242V) 50Hz
回路輸出電壓 DC 14V～28V
單臺最大回路數量 20回路
聯動輸出參數 DC 27V/12A
單臺最大總線設備地址數 5120（單回路地址總數：256 ）
單臺最大多線輸出點 168
單臺最大總線輸出點 512
最大回路輸出電流 1.3A
分區X 999
分區Y 999
工作環境溫度 0℃～ 45℃
工作環境相對濕度 ≤95％ (40±2)℃（無凝露）
備用電池規格 12V/38Ah （主機柜電池兩節）
單臺最大外形尺寸 長610mm×寬480mm×高1800mm
