利達JB-QG-LD128E2-T 火災報警控制器/消防聯動控制器接線技術

介紹：

利達JB-QG-LD128E2-T 火災報警控制器/消防聯動控制器是智能化的二總線火災自動報警設備，采用穩定、可靠的嵌入式控制 部件及 DCS 的設計方式，保證系統長時間正常運行。通過驅動板可方便地擴充探測回路。該控制器配合本公司全系列總線產 品及其它相關設備，廣泛應用于大、中型以上工程項目。滿足 GB4717-2005《火災報警控制器》、 GB16806-2006《消防聯動 控制系統》、CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強制性產品認證實施細則》。

功能：

★ 集中區域兼容型控制器，采用無主從方式的對等網絡架構設計，每臺控制器可顯示網絡內所有設備工作情況。

★ 超大規模的單機容量： 更大 20 回路， 最多 5120 個地址點, 多線直控輸出點 159 個，總線輸出點 512 個。

★ 網絡容量： 64 臺控制器、256 回路、65536 個地址點。

★ 采用彩色 12.1 英寸液晶屏，豐富的圖形功能，可顯示詳細設備信息和曲線圖，指示燈指示關鍵狀態。

★ 采用方便靈活的觸摸屏操作，還可外擴鼠標及鍵盤進行操作。

★ 中、英文顯示靈活切換，滿足產品國際化的要求。

★ 支持分區的設置和操作，可以將有聯動關系的報警和輸出設備編入一個或者多個分區內，簡化邏輯關系。

★ 具有 CANBus 接口，可通過 LD6900 系列通訊轉換卡與其他設備聯網。

★ 用基于 ARM 平臺的 RISC 嵌入式 CPU，具有功耗低，處理速度快，穩定運行等特點。

★ 采用實時搶占多任務嵌入式操作系統，響應時間快。

★ 具有黑匣子功能，存貯 1000 條火警記錄， 1000 條設備故障記錄， 1000 條請求記錄，1000 條啟動記錄，1000 條反饋 記錄，1000 條操作記錄，1000 條監管報警記錄，1000 條氣滅記錄，1000 條其它故障記錄，1000 條運行記錄。

★ 具有監管報警功能。

★ 具有回路短路保護、電源短路保護功能。

★ 多線輸出可選擇兩線或三線布線，多線輸出兩線布線時需要配接 LD6803 模塊。

★ 總線輸出電流可達 1.8A。

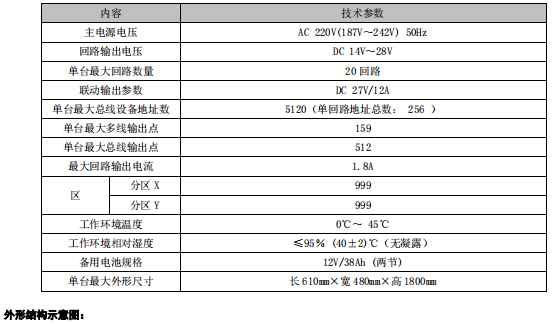

主要技術指標：

布線要求：

 ★ 二總線：宜選用截面積≥1.0mm2 的耐火雙色雙絞銅芯線或選用截面積≥1.0mm2 的耐火銅芯電纜，耐壓≥250V，線路 末端總線電壓低于 14V 時需增大導線截面積，或加裝總線中繼器(不宜采用平行線)。

★ DC24V 電源總線：宜選用截面積≥1.5mm2 的耐火 BV 銅芯電線線纜，電源線總壓降≤3V，否則應考慮增大導線截面積。

★ 通訊線：宜選用截面積≥1.0mm2 的耐火雙色雙絞銅芯線或選用截面積≥1.0mm2 的耐火銅芯電纜。

★ 穿管要求：應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，金屬管和金屬線槽應可靠接地，并應在 金屬管或金屬線槽上采取防火保護措施。嚴禁與其他系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采 用穿金屬管或密閉的金屬線槽。
