利達LD6801GP輸入/輸出模塊 有源電平輸出

一、利達LD6801GP輸入/輸出模塊概述

　　LD6801GP輸入/輸出模塊采用單片機和智能軟件，特殊防潮技術、表面貼裝（SMT）生產工藝和插拔式結構設計，工作穩定可靠，具有較強的抗干擾能力可以與利達公司生產的全系列火災報警控制器配合使用。本產品無污染、功耗低，適用于各種工業及民用建筑。

二、利達LD6801GP輸入/輸出模塊功能特點

　　二總線，有極性，無需外接DC24V電源。

　　采用電子編碼，占一個地址點（1～255）。

　　可輸出一路有源輸出信號(電平輸出)。

　　可輸入一個聯動設備動作后的反饋輸入信號。

　　輸入線路斷線、輸出線路短路或斷路時，模塊返回故障信息。

三、利達LD6801GP輸入/輸出模塊技術參數

型號 LD6801GP

名稱 輸入/輸出模塊

品牌 利達

總線電壓 DC14~24V

總線電流 靜態電流＜1.0mA，

指示燈

輸入燈：正常監視紅燈閃亮，輸入動作紅燈常亮

輸出燈：輸出動作紅燈常亮

輸出信號參數 電平輸出≤50mA

輸入信號參數 無源開關信號輸入

工作環境溫度 -40℃~+55℃

相對濕度 ≤95%（40±2℃）無凝露

外殼防護等級 IP40

安裝方式 配合LD60G底座安裝，插拔式結構

重量 約130g

外形尺寸 85mm×85mm×35mm（含底座）

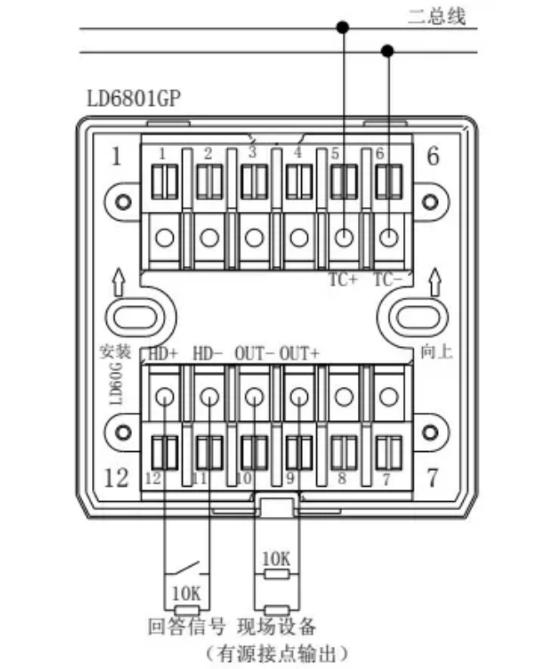

四、利達LD6801GP輸入/輸出模塊接線圖

　　TC+、TC-：探測二總線，有極性

　　HD+、HD-：回答信號

　　OUT+、OUT-：有源輸出信號
